شرح كيفية تركيب قطع دائرة Ic555 لتحويل الراديو لكاشف
معادن قطعة قطعة
وبالرسم على الصور الحقيقية للقطع فارجو منكم السؤال اذا رأيتم صعوبة في التعامل مع هذه الدائرة
السلام عليكم ورحمة الله
شرح كيفية تركيب قطع دائرة Ic555 لتحويل الراديو لكاشف
معادن قطعة قطعة
وبالرسم على الصور الحقيقية للقطع فارجو منكم السؤال اذا رأيتم صعوبة في التعامل مع هذه الدائرة
مكونات الدائرة:

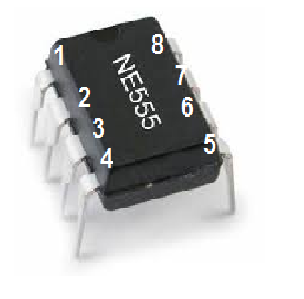

ايسي 555
مقاومة 10 كيلو اوم عدد (1)
مقاومة 420 اوم عدد (1)
مكثف 104 عدد (2)
راديو
يقوم الايسي بهذه الحالة باطلاق تردد قريب من 100 كيلو هيرتز وهو تردد فوق سمعي وبالتالي يمكن تركيب ملف على الرجل رقم 3 للايسي وسالب الدائرة وايضا تركيب الرجل 3 للايسي وسالب الدائرة على انتين (هوائي) الراديو والقيام بالتوليف على موجة الـ am حتى سماع صفير الدائرة وبالتالي عند اقتراب معدن من الملف سيتأثر التردد وسماع الصوت سيكون في الراديو ان شاء الله.
تفاصيل عمل الدائرة:
يتم ربط الرجل رقم سبعه للتايمر 555 بمقاومة مقدارها 1 كيلو اوم والربط للجهة الاخرى للمقاومة مع موجب الدائرة، يتم ربط الرجل رقم سته للتايمر بمقاومة قيمتها 425 اوم والجهة الاخرى للمقاومة يتم ربطها بالرجل رقم سبعه للتايمر، ويتم ربط نفس هذه الرجل (الرجل رقم سته ) بمكثف قيمته عشرة نانو برقم 103 ويربط المكثف من الجهة الاخرى في سالب الدائرة، وكما هو معروف يتم ربط الرجل رقم اثنان مع الرجل رقم سته ايضا ويتم ربط الرجل رقم اربعه مع موجب الدائرة والرجل رقم واحد يتم ربطها مع سالب الدائرة،والرجل رقم خمسه يتم ربطها بالمكثف رقم 104 وقيمته عشرة نانو، بهذه الكيفية يتم انتاج تردد في الرجل رقم 3 للتايمر مقداره تقريبا 77 كيلو هيرتز ويمكن الكشف عنه بالراديو.
يتم ربط ملف بين سالب الدائرة والرجل رقم 3 للتايمر لتحسس المعدن
كيف يتم ربط الدائرة بالراديو:
يتم اخراج سلك بدلا من هوائي الراديو بمعنى فصل انتين النحاس او الالمنيوم الموجود مع الراديو من السلك الموصول به وربط بدلا من الهوائي سلك عادي قطر نصف ملم تقريبا ثم نوصل سلك اخر بسالب الراديو ويمكن استخدام سالب البطاريات لهذه الغاية وربط سالب البطارية بسلك.
الان يكون سلكان خارجان من الراديو احدهما بدلا من الهوائي والاخر مربوط بسالب البطارية.
السلكان نربطهما كالاتي:
سلك الهوائي يتم ربطه مع الرجل رقم 3 للتايمر المربوطة بالملف وسلك المربوط بسالب البطارية مربوط بسالب الدائرة المربوط بالملف
يتم تشغيل الراديو على محطات ال AM ومحاولة توليف الراديو حتى ظهور الصوت والبدء باجراء التجارب لتحسس المعدن.
الملف :
افضل ملف هو الملف قطر 30 سم دائري وعدد لفات 7 والفولتية المستخدمة لهذه الدائرة 5 فولت
