السلام عليكم ورحمة الله وبركاته
اخواني الكرام لدينا اليوم مشاركة طيبة لاحد اعضاء القناة الكرام الاخ ابو يونس، حيث اجتهد اخونا ابو يونس في صناعة هذا الجهاز ولكل مجتهد نصيب وقد نجح جهازه والحمد لله.
تتكون هذه الدائرة من مجموعة من الترانزستورات والمقاومات والمكثفات التي سنتعرف عليها الان ان شاء الله، فدارتنا تقوم على مرسل او مرسلين ان صح التعبير حيث يقوم احد الترانزستورات بارسال اشارة الكترونية تعادل 100 كيلو هيرتز تقريبا ويقوم الترانزستور الاخر بارسال نفس الاشارة تقريبا ويتم ربط الترانزستور الاول على ملف يتم وضعه بالقرب من الارض بينما يتم ربط الترانزستور الثاني مع ملف يتم وضعه في صندوق التحكم ويكون حجم الملف صغير بحيث يتم التحكم بمقدار التردد الصادر، وعندما يتساور الترددان يتم ارسالهما الى الترانزستور المازج والمكبر للاشارة بنفس الوقت ومن هنا تبدأ عمليات التكبير المتتالية من خلال 3 ترانزستورات اخرى حتى تصل السماعة فتكون النتيجة انه لا يوجد صوت عند تساوي الترددان وعندما يمر الملف من فوق معدن يحدث فرق في التردد يتم سماعه من خلال سماعة الجهاز للدلالة على وجود المعدن.

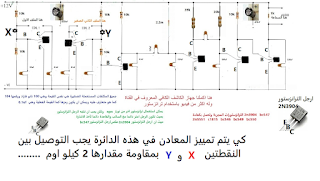

(كاشف معادن) تاليا صورة الدائرة للكاشف الكافي والتي رأيتموها في الفيديو:
