 السلام عليكم ورحمة الله

كاشف المعادن مع الشرح

الحمد لله رب العالمين وبفضل من الله استطعنا خلال الفترات السابقة تطوير العديد من اجهزة الكشف عن المعادن وباساليب مختلفة ومما ساعدنا على ذلك هو اشتراك البعض من الاجهزة بدائرة المرسل الاساسية فكانت سهلة التعديل والتبديل، وما كان علينا هو التنويع بصنع وابتكار دوائر الاستقبال وتضخيم الصوت ومن هنا كانت لنا وقفتنا هذه.

 مفاهيم اساسية علينا فهمها:

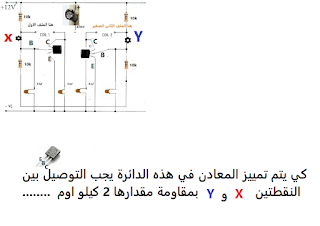

اردنا ان نوضح هنا مفاهيم اساسية في بعض الاجهزة وكان عليها الكثير من الاسئلة من متابعين قناة اصنع كاشف معادن وبالتالي وتلبية لرغبة العديد من الطلبات لا بد لنا من شرح وتوضيح الية صنع كاشف المعادن والتغلب على بدائل القطع للاجهزة اذا لم تكن القطع متوفرة وعليه فارجو ان ارفق دائر الارسال التي استعمالناها ببعض الاجهزة وكانت موحدة فيها ، ولكي نكون معا في الشرح دعونا اولا نرفق لكم صورة عن دائرة المرسل الموحدة اولا وكيف اننا استطعنا تخريج الاشارة وسماعها باكثر من طريقة لا سيما اننا سنتحدث الان عن دائرة كاشف معادن تميز بين الحديد والمعادن الاخرى وعمقها يعتبر عمق ممتاز جدا:

المكونات الاساسية:

عندما نرى الدائرة السابقة نعرف اننا نستخدم المذبذب (الترانزستور) للارسال فهذه الدائرة تقوم على صنع اشارتين من التردد متساويتين، فالمرسل الاول والمكون من ترانزستور npn ومكثفين وملف فقط يقوم بارسال تردد قريب من (100) كيلو هيرتز وعلى المذبذب الثاني والذي يتكون ايضا من ترانزستور npn ومكثفين وملف فقط ان يقوم بارسال تردد قريب من (100) كيلو هيرتز، مع الاخذ بالحسبان ان احد الملفين يجب ان يكون كبير وقريب من الارض والملف الثاني صغير الحجم يتم وضعه في صندوق التحكم لنتحكم عن طريقه بمقدار التردد الناتج.

التمييز في الدارة:

 وحتى يمكن للدائرة تمييز المعادن بوضوح يجب ان يتم ربط النقطتين y و x معا من خلال مقاومة قيمتها 2 كيلو اوم ولكن اخواني الكرام هنالك امور مهمة سنأخذها بالحسبان ان شاء الله في الفقرات الاتية من الموضوع فتابعونا للنهاية.

دائرة تكبير الاشارة:

 بعد ان قمنا بتوضيح الية عمل المرسل الذي في الصورة السابقة ننطلق الى اول دائرة تكبير اشارة يمكننا استخدامها وهي تكبير الترانزستورات فمن خلال مجموع مكونة من 4 ترانزستورات يمكننا تكبير الاشارة لتكون واضحة جدا وللامانة وكوني استعملت جميع الطرق التي سنتكلم عنها ان شاء الله فانني اقول ان طريقة الترانزستورات هي افضل طريقة من حيث تكبير ووضوح الاشارة، فهذه الطريقة تبدأ بترانزستور المازج والذي يوحد الاشارتين التان خرجتا من الدائرة الاولى (دائرة المرسل) ثم يتم تسليمها الى مجموعة من الترانزستورات تقوم بتكبير الاشارة لتكون واضحة على سماعة الجهاز  وكما في الصورة الاتية:

الملاحظات

الدائرة السابقة هي الدائرة الفضلى لدي فانت تتعامل مع مجموعة من الترانزستورات والمقاومات يمكنك التحكم بها عن طريق تغيير قيم المكثفات وايجاد المقاومات المناسبة لعملك لتحصل على تردد شديد الوضوح ولكن ايضا يجب ان نلاحظ الملاحظات الاتية قبل الابحار في باقي دوائر تكبير الاشارة حتى نحصل على جهاز حقيقي يمكننا استخدامه ميدانيا ونحن مطمئنين:

اولا: ان عمل الجهاز في الميدان يتوقف على كيفية تحقيق الاستقرار في التردد الصادر وبالتالي الحصول على كاشف معادن يماثل الاجهزة التي يتم شراؤها بالاف الدنانير وهذا الاستقرار يمكننا الحصول عليه من الموضوع في الرابط ادناه:

استقرار كاشف المعادن

ثانيا: انواع الترانزستور المستخدمة هي من نوع npn والانواع التي تم تجربتها مني شخصيا هي 2n3904 ، bc547 ، bc548 ، bc549 ، 2n5551 ، bc550 ، c1815 مع الاخذ بعين الاعتبار انه لو استخدمنا نوع ثم استخدمنا نوع اخر بنفس الدائرة فهذا لا يؤثر على عمل الجهاز.

ثالثا: انواع المكثفات المستعمله فنحن استعملنا هنا نوعان من المكثفات فقط وهي مكثف قطبي 220uf ويمكن استبداله باي مكثف قريب من هذا المكثف وايضا استعملنا مكثف (100nf) ورقمه 104 ويمكن استبدال الجزء الاول وهو المرسل بمكثف (10nf) ورقمه 103.

رابعا: الملفات المستعملة واحجامها وعدد لفاتها وهنا ارفق لكم موضوع متخصص بهذا الشيء:

                                               الملفات واحجامها

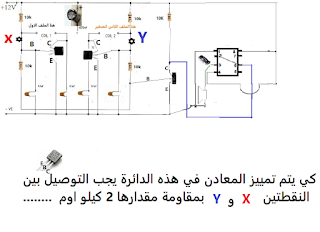

 الان بقي ان نقول انه يمكننا تكبير الشارة الخارجة من دائرة المرسل ايضا وفقا لدائرة التايمر 555 وايضا من خلال دائرة ترانزستور واحد فقط وفقا لدائرة الاكولايزر ولكن نستعمل قبل ذلك مدائرة الارسال الترانزستور المازج كي نحصل على التردد المطلوب وهو الفرق بين تردد الملف الذي على الارض والملف الذي بصندوق التحكم، فهنا نرى انطلاق الاشارة من ترانزستور المازج الى ic555 كما في الصورة الاتية:

 ويجب ان نلاحظ هنا اننا استخدمنا مكثف اضافي بين الرجل 3 للايسي 555 وطرف السماعة وهو مكثف قطبي قيمته (10uf) بقوة تحمل 25 فولت.

واخيرا وصلنا لاخر دائرة تكبير تم تجربتها من قبلي وهي دائرة تكبير بترانزستور واحد على اثر دائرة الاكولايزر ومن خلال هذا الترانزستور نستطيع سماع اشارة كاشف المعادن وبنفس الشيء كما بدائرة التايمر السابقة نحتاج ترانزستور المازج لتخريج الاشارة ثم تكبيرها بالترانزستور الرابع وبمعنى اخر فان هذا الترانزستور بهذه الكيفية هو بديل مناسب لـ ic555:

هنا الفيديو وشرح مفصل

 الى هنا نرجو من الله سبحانه وتعالى ان نكون قد وفقنا الى ايصال المعلومات على اكمل وجه ونرجو منكم متابعتنا على القناة.
