صنع كاشف المعادن
جهازنا اليوم يتحدث عن كاشف معادن حصري وغير موجود على صفحات الانترنت وهو سهل وبسيط جدا
كاشف معادن حصري
يتكون من القطع الاتية:
1 - ic555 تايمر عدد 2
2 - مكثف 100 نانو رقم 104 عدد 1
3 - مكثف 10 نانو رقم 103 عدد 1
4 - مكثف 100 مايكرو عدد 1
5 - مكثف 10 مايكرو عدد 1
6 - مقاومة 1 كيلو اوم عدد 1
7 - مقاومة من 500 اوم الى واحد كيلو عدد 1
8 - مقاومة متغيرة 100 كيلو اوم عدد 1
9 - ملفات باي نوع من الاسلاك
المرسل:
يقوم االتايمر باطلاق تردد صوتي نتحكم به عن طريق المقاومة المتغيرة الى الملف المجهز والمتصل بالمكثف وبالسالب لنفس التايمر فيتكون لدينا تردد صوتي نتحكم به عند موازنة الملفات.
المستقبل:
يتكون ايضا من تايمر بابسط صورة يتصل مع ملف والملف موصول بالرجل رقم 6 للتايمر وبالسالب من الناحية الاخرى والرجل رقم 3 لنفس تايمر المستقبل تتصل بمكثف 100 مايكرو والمكثف يتصل بالسماعة ، اما الجهة الاخرى للسماعة فتتصل بسالب الدائرة.
الان يتوفر لدينا اسهل جهاز للصنع قوي وعمق ممتازفي هذا الرابط
جهاز متوفر للصنع عمق ممتاز ودائرة سهلة ويميز المعادن
metal detector making
Our device today is talking about an exclusive metal detector that is not found on the Internet, and it is very easy and simple
It consists of the following pieces:
1 - ic555 timer number 2
2 - Capacitor 100 nano No. 104 No. 1
3 - Capacitor 10 nano No. 103 No. 1
4 - Capacitor 100 micron number 1
5 - capacitor 10 micro number 1
6 - resistance 1 kilo ohm number 1
7 - Resistance from 500 ohms to one kilo number 1
8 - Variable resistance 100 kOhm 1
9 - coils of any kind of wire
The transmitter: The timer emits an audio frequency that we control through the variable resistance to the equipped coil connected to the capacitor and by passively to the same timer, so we have an audio frequency that we control when balancing the coils.
The receiver also consists of a timer in the simplest form that connects to a file, and the coil is connected to leg No. 6 of the timer and to the negative on the other side, and leg No. 3 of the same receiver timer is connected to a 100 micro capacitor and the capacitor is connected to the speaker, while the other side of the speaker is connected to the negative of the circuit.

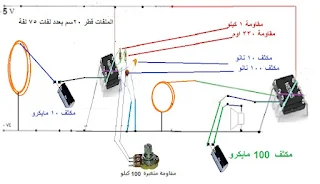

Here is the device diagram:
